Resistor Karbida
Resistor karbida adalah jenis blok yang terbuat dari bahan yang mengandung karbida yang dibuat dengan mencampur karbon bubuk dengan keramik bubuk atau bahan isolasi listrik tahan suhu lainnya dan pengikat organik. Arus listrik mengalir melalui jaringan partikel karbon seperti jaring yang saling bersentuhan di seluruh material curah; dengan meningkatkan proporsi isolator yang digunakan, jaringan konduktif ini menjadi lebih halus dan resistivitas material meningkat. Contoh awal hanyalah dua kabel yang dililit secara elektrik pada sebuah silinder, yang kemudian dicat untuk menunjukkan nilai resistansi dan memberikan tingkat perlindungan. Contoh yang lebih modern biasanya dienkapsulasi dalam wadah resin fenolik yang menyediakan fitur pemasangan untuk timah dan wadah untuk bahan karbida dengan karakteristik yang mirip dengan ujung pensil.
Mereka tetap umum digunakan selama beberapa dekade sekitar tahun 1960-an karena alasan biaya, meskipun keuntungannya sebagian besar telah hilang sejak saat itu. Resistor karbida berukuran besar; hari ini mereka mungkin sepuluh kali lebih besar dari nilai serupa di teknologi lain. Mereka tidak tepat. Contoh saat ini memiliki toleransi serendah 5 persen, tetapi angka tersebut hanya mengacu pada variasi toleransi dalam manufaktur. Itu tidak memperhitungkan faktor lain yang dapat mempengaruhi nilai terukur produk:kelembaban/kelembaban dapat menyebabkan variasi toleransi sekitar 10 persen, dan suhu dapat menyebabkan variasi toleransi sekitar 10 persen. Karena kepekaan ini, tidak ada gunanya mencoba menyesuaikannya dengan nilai yang tepat selama pembuatan. Mereka adalah teknologi resistif yang paling umum dan ditemukan hampir secara eksklusif dalam paket melalui lubang. Karbon yang membentuk komposisinya mudah terbakar, sehingga sering terbakar selama kelebihan beban atau kegagalan yang berkelanjutan, dan memiliki suhu operasi maksimum yang jauh lebih rendah daripada banyak teknologi resistif lainnya.
Namun demikian, karena konstruksi bloknya, resistor karbida secara elektrik sangat kuat dan cenderung sangat tahan terhadap peristiwa beban berlebih jangka pendek intensitas tinggi seperti pelepasan muatan listrik statis. Dalam hal ini, resistor karbida biasanya satu hingga dua kali lipat lebih kuat daripada teknologi lainnya. Dalam batas paket mereka, mereka juga menunjukkan induktansi parasit yang relatif rendah, yang seringkali sangat diinginkan dalam situasi yang melibatkan transien cepat. Untuk aplikasi terbatas di mana kekuatan ini sangat dihargai dan cacat lainnya dapat ditoleransi, resistor komposisi karbon adalah pilihan yang masuk akal. Namun, dalam banyak kasus, resistor jenis lain akan lebih baik melayani aplikasi.

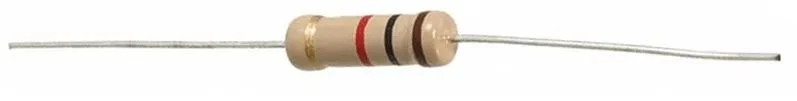

Resistor Film Karbon
Resistor film karbon adalah jenis resistor film tipis yang diproduksi menggunakan karbon sebagai bahan resistif. Sebuah perbaikan yang signifikan atas resistor karbida adalah bahwa: mereka memberikan pengukuran ketahanan listrik untuk meningkatkan akurasi, stabilitas, miniaturisasi, dan untuk meningkatkan karakteristik kebisingan saat ini. Resistor jenis film tipis lainnya cenderung melangkah lebih jauh ke arah ini, atau melakukannya sambil mendapatkan harga yang lebih baik, yang mungkin menjadi pilihan yang lebih disukai untuk desain saat ini. Bagian dari preferensi ini juga disebabkan oleh fakta bahwa karbon cukup mudah terbakar, sedangkan alternatif umum kurang mudah terbakar, dan sangat umum untuk menghindari kebakaran ketika ada masalah dengan produk.
Popularitas resistor film karbon tampaknya menurun seiring dengan meningkatnya popularitas tipe through-hole. Sementara yang terakhir masih digunakan, dan jenis lain dari resistor film tipis sekarang tersedia dalam paket melalui lubang, resistor film karbon pemasangan permukaan jarang terjadi.

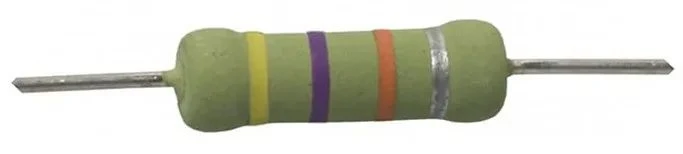

Resistor Keramik
Resistor keramik didasarkan pada penggunaan resistor yang dibentuk dari bahan komposit keramik atau keramik, yang berbeda dari jenis resistor lain yang mungkin menggunakan bahan keramik dalam konstruksinya, tetapi bukan bahan utama yang dilalui arus. Mereka adalah resistor blok yang sangat mirip dengan resistor karbida, dengan karakteristik toleran pulsa dan non-induktif yang serupa. Faktanya, karena keramik bubuk sering digunakan sebagai komponen resistor karbida, ada tingkat tumpang tindih antara keduanya dalam hal klasifikasi. Namun, perbedaan dapat dibuat berdasarkan bahan konduktif yang digunakan dan cara sintetik dicampur bersama; resistor karbida hanya menggunakan karbon sebagai media konduktif dan disatukan menggunakan pengikat organik, sedangkan sintetis keramik dapat mengandung bahan konduktif lainnya seperti logam atau oksida logam dan digabungkan bersama melalui proses sintering atau peleburan panas. "Cermet" (keramik logam) adalah istilah yang sering digunakan untuk bahan semacam itu dalam potensiometer. Resistor keramik mampu beroperasi pada suhu yang jauh lebih tinggi daripada resistor karbida yang diganti, meskipun resistor ini juga cenderung menunjukkan koefisien temperatur yang lebih besar; kombinasi yang sering diterjemahkan menjadi variasi resistansi sekitar 30 persen di atas rentang pengoperasian produk. Akibatnya, mereka kurang cocok untuk penggunaan sinyal kecil dan karena itu terutama digunakan dalam aplikasi dengan peringkat daya lebih besar dari minimal 1 watt.

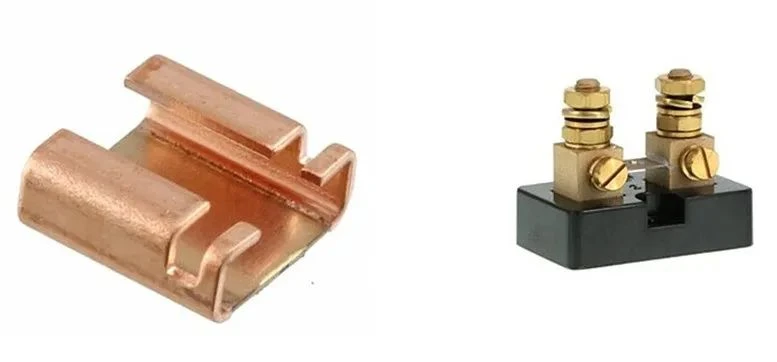

Resistor Elemen Logam
Resistor dengan komponen "logam" menggunakan potongan besar bahan logam sebagai bahan resistif dan biasanya digunakan untuk resistansi jauh di bawah 1 ohm. Mereka terutama digunakan dalam aplikasi pengukuran arus di mana resistor nilai rendah yang stabil dan diketahui dapat secara akurat mengukur arus besar tanpa menyebabkan penurunan tegangan dan kehilangan daya yang berlebihan. Sering disebut sebagai resistor shunt (shunt), mereka biasanya memiliki 4-pengakhiran kabel untuk pengukuran tipe Kelvin, sehingga memungkinkan voltase yang ada di resistor diukur dengan interferensi atau kesalahan minimal dengan resistor antarmuka pada sambungan produk titik.

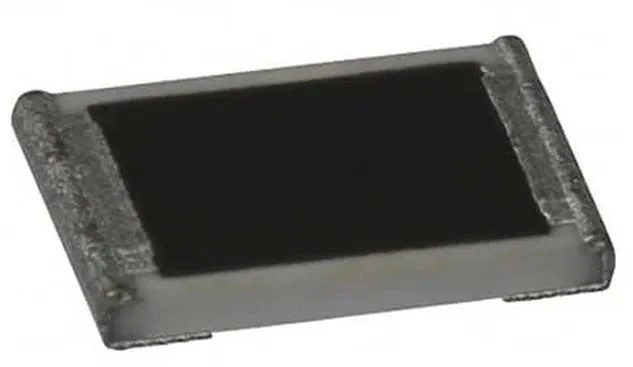

Resistor Film Logam dan Resistor Film Tipis
Resistor film logam dan resistor film tipis didasarkan pada teknik produksi serupa di mana komponen resistif dibentuk oleh lapisan film logam tipis (biasanya berukuran mikron) yang diaplikasikan pada substrat keramik dengan proses pengendapan uap dan kemudian dipangkas sesuai resistansi yang diinginkan. nilai. "Perbedaan antara resistor film logam dan resistor film tipis tampaknya menjadi kontekstual; dalam resistor lubang tembus, resistor "film logam" tampaknya lebih umum, di mana resistor film karbon adalah alternatif, sedangkan dalam resistor format chip, "thick film" mungkin merupakan pengganti, sedangkan "film tipis" tampaknya menjadi pilihan yang lebih disukai. "Film tipis" tampaknya menjadi istilah yang lebih disukai untuk produk dengan fokus yang tepat, sedangkan "film logam" tampaknya lebih umum digunakan untuk aplikasi tujuan umum.
Dibandingkan dengan produk film karbon, resistor film logam/resistor film telah membuat kemajuan lebih jauh dalam hal akurasi, stabilitas, dan kinerja kebisingan, yang biasanya juga berarti biaya tambahan terutama untuk peristiwa lonjakan. Massa total komponen resistif cukup kecil untuk membuat produk tersebut rentan terhadap kerusakan akibat pelepasan elektrostatis, dan ukuran paket yang lebih kecil serta nilai resistansi yang lebih tinggi meningkatkan kemungkinan kerusakan akibat elektrostatis. Massa komponen yang kecil ini juga membuat resistor film tipis sangat rentan terhadap serangan kimia, karena hilangnya sejumlah kecil sub-bahan atau melalui transformasi kimia yang menyebabkan kegagalan. Secara keseluruhan, film tipis/resistor film logam adalah teknologi pilihan untuk aplikasi yang membutuhkan akurasi dan stabilitas parameter dengan biaya sedang. Terutama dalam bentuk paket pemasangan permukaan, mereka juga lebih disukai karena karakteristik induktansinya yang rendah dan sering digunakan dalam rangkaian kecepatan tinggi.
