Oven Reflow Jenis Industri Besar

Keterangan

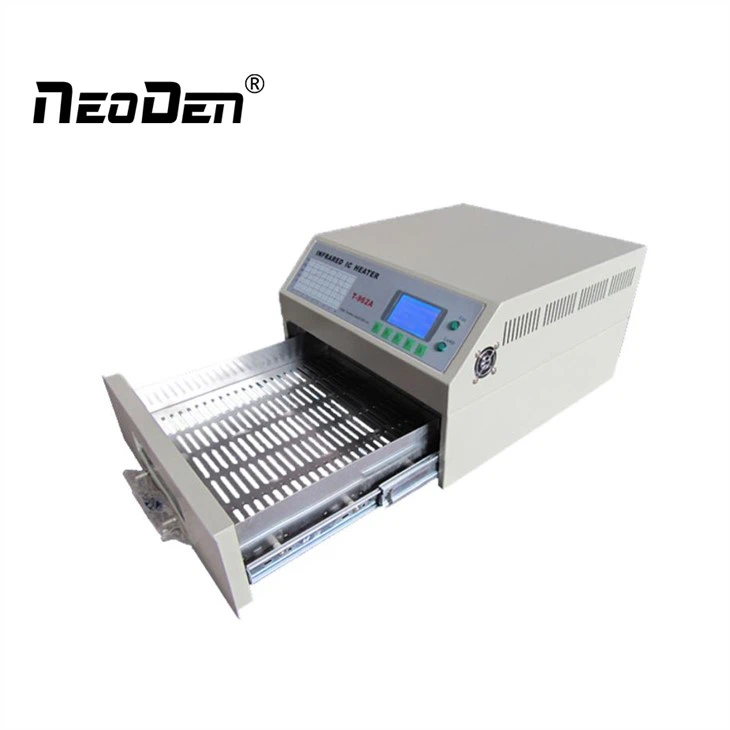

IC HEATER INFRARED T962A adalah oven reflow yang dikendalikan oleh prosesor mikro. Ini dapat digunakan untuk menyolder berbagai komponen SMD dan BGA secara efektif. Seluruh proses penyolderan dapat diselesaikan secara otomatis dan sangat mudah digunakan. Mesin ini menggunakan pancaran inframerah yang kuat dan sirkulasi aliran udara panas, sehingga suhu yang dijaga sangat akurat dan merata.

Laci berjendela dirancang untuk menahan benda kerja, dan memungkinkan teknik penyolderan yang aman dan manipulasi SMD/BAG dan komponen elektronik kecil lainnya yang dipasang pada rakitan PCB. T962A dapat digunakan untuk mengerjakan ulang solder secara otomatis untuk memperbaiki sambungan solder yang buruk, melepas/mengganti komponen yang buruk dan menyelesaikan model atau prototipe rekayasa kecil.

Fitur

(1) Area penyolderan inframerah yang besar

Area panel laci: 300*320mm; ini meningkatkan jangkauan penggunaan mesin ini secara drastis dan menjadikannya investasi yang ekonomis.

(2) Pilihan siklus penyolderan yang berbeda

Parameter delapan siklus penyolderan telah ditentukan sebelumnya dan seluruh proses penyolderan dapat diselesaikan secara otomatis dari Pemanasan Awal, Rendam, dan Aliran Ulang hingga pendinginan.

(3) Pemanasan khusus dan pemerataan suhu dengan semua desain

Menggunakan hingga 1500 Watt hemat energi Pemanasan inframerah dan sirkulasi udara untuk mengalirkan kembali solder.

(4) Desain ergonomis, praktis dan mudah dioperasikan

Kualitas bangunan yang baik tetapi pada saat yang sama bobotnya yang ringan dan tapak yang kecil memungkinkan T962A untuk dengan mudah ditempatkan di bangku diangkut atau disimpan.

(5) Sejumlah besar fungsi yang tersedia

T962A dapat menyolder sebagian besar bagian kecil papan PCB bermata bos atau bermuka ganda, misalnya CHIP, SOP, PLCC, QFP, BGA, dll. Ini adalah solusi pengerjaan ulang yang ideal dari proses tunggal hingga produksi batch kecil sesuai permintaan.

Parameter

Tegangan Pasokan: AC220V/ 50Hz, AC110V/60Hz

Daya Keluaran: 1500W

Area Solder Maksimum: 300 × 320 mm

Rentang Suhu: 0℃-280℃

Waktu Siklus: 1～8 menit

GW: 15kg

Ukuran kemasan: 51x45x33cm

Pilih Siklus Gelombang:

Berikut ini kami sediakan delapan gelombang yang berbeda, silahkan pilih salah satu sesuai permintaan Anda. Tekan F1/F2 untuk memilih gelombang yang berbeda, tekan F3 untuk melihat parameter gelombang yang berbeda, tekan 4 untuk mengonfirmasi gelombang yang Anda pilih.

Gelombang satu, gunakan yang sama dengan 85Sn/15Pb 70 Sn/30Pb

Gelombang dua, gunakan yang sama dengan63Sn/37Pb 60 Sn/40Pb

Gelombang tiga, gunakan yang sama denganSn/Ag3.5; Sn/Cu 75 Sn/Ag4.0/Cu.5

Gelombang empat, gunakan yang sama dengan Sn/Ag2.5/Cu.8/Sb.5; Sn/Bi3.0/Ag3.0

Gelombang lima, gunakan yang sama dengan standar permen karet merah solid untuk mengubah gelombang suhu, Heraeus PD955M.

Gelombang enam& tujuh& delapan, gunakan yang sama dengan papan sirkuit PCB kembali untuk memperbaiki dll.

Gelombang tujuh& delapan, gunakan yang sama dengan pengaturan siklus gelombang sendiri.

Instruksi pengoperasian

(1) Letakkan produk yang akan dikerjakan di dalam laci, tutup laci dan tekan F1 untuk menyalakan. Kinerja otomatis membuat pilihan gelombang panas, menunjukkan waktu kinerja saat ini, suhu yang berlaku dan mengukur suhu pada layar LCD, dan gelombang bentuk urutan pembentukan otomatis.

(2) Seluruh proses dalam pengawasan dan kontrol Anda, Anda dapat melihat produk melalui jendela laci dan Anda dapat melihat data di layar LCD. Jika gelombang tidak mencapai hasil yang Anda inginkan, silakan ubah data sendiri kapan saja.

(3) Siklus gelombang pra-pengaturan sesuai dengan suhu yang dibutuhkan pasta solder yang berbeda. Anda dapat mengatur sebelumnya siklus gelombang lainnya sesuai dengan kebutuhan Anda.

(4) Dalam prosesnya, Anda dapat menekan "S" untuk memaksa berhenti; setelah selesai, exhaust fan akan bekerja secara otomatis untuk mendinginkan;

Anda juga dapat memaksa untuk menyalakan exhaust fan.

(5) Jika ada cacat atau cacat setelah penyolderan selesai, Anda dapat menjualnya kembali secara otomatis, atau Anda dapat menjualnya secara manual.

Saran operasi

(1) Untuk memenuhi kebutuhan menyolder kedua sisi PCB, ada saluran kipas yang dirancang khusus di dalam mesin. Ketika kedua sisi PCB memiliki perbedaan suhu yang besar, ia dapat menjual tambalan di satu sisi, dan pada saat yang sama, dapat menyimpan sisi lain dari PCB juga. Untuk memenuhi penyolderan papan kecil, harap pasang papan PCB sebelumnya dengan ukuran 10cm x10cm, saat menyolder papan kecil dan bola solder. Ini akan membuat efek penyolderan sangat baik.

(2) Saat menggunakan mesin, harap panaskan terlebih dahulu jika lingkungan bersuhu rendah atau kelembaban tinggi. Metode:

setelah memilih siklus gelombang, jalankan mesin tanpa apa pun di laci pada saat pertama.

(3) Perhatian: Mesin ini tidak dapat digunakan untuk menyolder komponen (seperti chip dengan enkapsulasi logam dari bahan reflektif yang kuat) dan "steker plastik di papan" yang tidak dapat dipanaskan hingga suhu 250 derajat celcius.

(4) Untuk mengukur suhu mesin cukup menggunakan termometer standar. Pasang probe pada permukaan papan PCB (pastikan menghadap ke arah yang benar), lalu masukkan papan PCB ke dalam laci, tutup laci. Dengan cara ini Anda akan mendapatkan suhu yang sebenarnya.

Perawatan harian

(1). Selalu menjaga laci tetap bersih

(2).Bersihkan jendela observasi laci secara berkala.

Hati-hati

(1) Setelah digunakan, jangan langsung mematikan daya. Pastikan mesin cukup dingin sebelum dimatikan. .

(2) Pastikan untuk menempatkan mesin di area yang berventilasi sangat baik.

(3) Putuskan sambungan mesin dari listrik bila tidak digunakan dalam waktu lama.

(4) Jangan membuka atau membongkar casing mesin.
