Meskipun hidup di dunia yang penuh dengan gadget elektronik, elektronik tetap memiliki tabir misteri. Mekanisme kerja proyek elektronik tampak begitu abstrak, karena tidak ada yang terlihat bekerja untuk membuat gadget berfungsi. Tanpa memindahkan roda gigi, poros, dan sejenisnya, tidak ada yang terlihat secara visual di papan sirkuit tercetak. Anda tidak dapat melihat arus mengalir, hanya hasil dari itu. Karena itu, menjadikan hobi sebagai hobi sepertinya merupakan hal yang menakutkan bagi banyak calon pembuat proyek elektronik. Membangun sesuatu tanpa pemahaman penuh tentang teori di baliknya tampaknya tidak terpikirkan.
Namun dalam kenyataannya, adalah mungkin untuk membangun proyek dengan sedikit pemahaman tentang teori di baliknya. Sementara pengetahuan tentang teori elektronik akan membuktikan dirinya lebih dari membantu, itu bukan bagian penting dari membangun proyek yang sederhana namun bermanfaat. Cara yang baik untuk memulai adalah membiasakan diri dengan komponen yang digunakan pada papan sirkuit dan fungsinya.
A Printed Circuit Board - Kota yang tidak pernah tidur
Tidakkah pemandangan udara New York ini mengingatkan Anda pada Papan Sirkuit Cetak? Mirip dengan cara kerja kota, komponen pada PCB bekerja bersama untuk membentuk sistem lengkap untuk memberi daya pada perangkat kita. Setelah Anda berpikir seperti ini, gagasan memiliki begitu banyak komponen yang berbeda pada PCB tidak akan lagi terasa asing. Untuk membantu Anda memulai, kami akan memperkenalkan 15 komponen elektronik yang biasa digunakan yang dipasang di Papan Sirkuit Cetak!
1. Resistor
Resistor aksial dan kode warna resistor warna-warni Resistor adalah salah satu komponen yang paling umum digunakan dalam PCB dan mungkin paling sederhana untuk dipahami. Fungsinya untuk menahan aliran arus dengan membuang daya listrik sebagai panas. Mereka datang dalam banyak jenis berbeda yang terbuat dari berbagai bahan yang berbeda tetapi resistor klasik yang paling akrab bagi penghobi adalah resistor gaya 'aksial' dengan ujung di kedua ujungnya dan tubuh bertuliskan cincin berwarna. Cincin ini adalah kode yang menunjukkan nilai resistansi mereka. Jika Anda tidak yakin bagaimana cara melakukannya, lihat artikel kami tentang menguraikan kode warna resistor !
2. Kapasitor
Kapasitor Elektrolit Radial dipasang pada PCB Kapasitor adalah komponen paling umum berikutnya yang akan Anda temukan pada PCB, dan biasanya kalah jumlah hanya oleh resistor. Fungsi kapasitor adalah untuk sementara menahan muatan listrik, dan melepaskannya setiap kali lebih banyak daya dibutuhkan di tempat lain di sirkuit. Biasanya, ini dilakukan dengan mengumpulkan muatan berlawanan pada dua lapisan konduktif yang dipisahkan oleh bahan isolasi atau dielektrik. Kapasitor sering dikategorikan menurut bahan konduktor atau dielektrik, yang menimbulkan banyak jenis dengan karakteristik yang bervariasi dari kapasitor elektrolit kapasitansi tinggi, beragam kapasitor polimer hingga kapasitor cakram keramik yang lebih stabil. Beberapa memiliki penampilan yang mirip dengan resistor aksial, tetapi kapasitor klasik adalah gaya radial dengan kedua ujungnya menonjol dari ujung yang sama.
3. Induktor
Berbagai jenis induktor (sumber: eeweb)
Induktor adalah yang terakhir dalam kelompok komponen pasif linier, bersama dengan resistor dan kapasitor. Seperti kapasitor, mereka juga menyimpan energi tetapi bukannya menyimpan energi elektrostatik, induktor menyimpan energi dalam bentuk medan magnet yang menghasilkan ketika arus mengalir melaluinya. Induktor paling sederhana adalah gulungan kawat. Semakin besar jumlah belitan, semakin besar medan magnet dan karenanya induktansi. Anda mungkin menemukan mereka melilit inti magnetik yang datang dalam berbagai bentuk. Ini berfungsi untuk memperkuat medan magnet secara substansial dan karenanya, energi yang tersimpan. Induktor sering digunakan untuk menyaring atau memblokir sinyal tertentu, misalnya, memblokir gangguan pada peralatan radio atau digunakan bersama dengan kapasitor untuk memanipulasi sinyal AC dalam mode catu daya yang diaktifkan.
4. Potensiometer

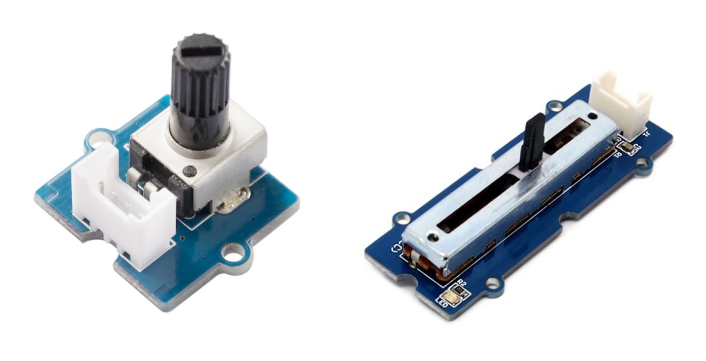

Potensiometer adalah bentuk resistor variabel. Mereka umumnya tersedia dalam jenis rotari dan linier. Dengan memutar kenop potensiometer putar, resistansi bervariasi ketika kontak penggeser dipindahkan pada resistor setengah lingkaran. Contoh klasik dari potensiometer putar adalah pengontrol volume pada radio di mana potensiometer putar mengontrol jumlah arus ke amplifier. Potensiometer linier adalah sama, kecuali bahwa resistansi bervariasi dengan menggerakkan kontak slider pada resistor secara linear. Mereka hebat ketika fine tuning diperlukan di lapangan.
5. Transformer
Berbagai jenis transformer Fungsi transformer adalah untuk mentransfer energi listrik dari satu rangkaian ke sirkuit lainnya, dengan kenaikan atau penurunan tegangan. Anda dapat mengatakan tegangan sedang 'ditransformasikan'. Mirip dengan induktor, mereka terdiri dari inti besi lunak dengan setidaknya dua kumparan luka kawat di sekitarnya - kumparan primer, untuk sirkuit pertama, atau sumber, dan kumparan sekunder untuk sirkuit di mana energi ditransfer ke. Anda mungkin pernah melihat transformator industri besar di tiang telegraf; ini menurunkan tegangan dari saluran transmisi overhead, biasanya beberapa ratus ribu volt, ke beberapa ratus volt yang biasanya diperlukan untuk penggunaan rumah tangga.
6. Dioda
Lead yang lebih panjang menunjukkan anoda pada perangkat LED lubang Sama seperti jalan satu arah, dioda adalah perangkat yang memungkinkan arus mengalir hanya dalam satu arah, dari anoda (+) ke katoda (-). Ini dilakukan dengan memiliki nol resistansi dalam satu arah dan resistansi tinggi melalui arah lainnya. Fitur ini dapat digunakan untuk memblokir arus agar tidak mengalir ke arah yang salah, yang dapat menyebabkan kerusakan. Dioda paling populer dengan penggemar adalah diode pemancar cahaya atau LED. Seperti yang disarankan oleh bagian pertama nama, mereka digunakan untuk memancarkan cahaya, tetapi siapa pun yang telah mencoba untuk menyolder orang tahu, itu adalah dioda, jadi penting untuk mendapatkan orientasi yang benar, jika tidak, LED tidak akan menyala .
7. Transistor
Transistor Bipolar Junction (BJT) yang dikemas secara individual Transistor dianggap sebagai blok bangunan dasar elektronik modern. Beberapa miliar dapat ditemukan dalam satu chip IC. Tetapi transistor hanyalah amplifier dan sakelar elektronik. Mereka datang dalam beberapa jenis, dengan transistor bipolar sebagai jenis yang paling umum. Mereka dapat dikategorikan lebih lanjut ke dalam versi NPN dan PNP. Transistor bipolar memiliki 3 pin - pangkalan, kolektor dan emitor. Untuk tipe NPN, ketika arus (biasanya arus kecil) mengalir dari basis ke emitor, maka arus pada sirkuit lain yang menyebabkan arus (biasanya jauh lebih besar) mengalir dari kolektor ke emitor. Dalam transistor PNP, arahnya terbalik. Jenis transistor lain, yang disebut transistor efek medan, atau FET, menggunakan medan listrik untuk mengaktifkan rangkaian lainnya.
8. Silicon-Controlled Rectifier (SCR)
Juga dikenal sebagai thyristor, Silicon Controlled Rectifiers (SCR) mirip dengan transistor dan dioda - pada kenyataannya, mereka pada dasarnya adalah dua transistor yang bekerja bersama. Mereka juga memiliki tiga timah tetapi terdiri dari empat lapisan silikon, bukan tiga dan hanya berfungsi sebagai sakelar, bukan amplifier. Perbedaan penting lainnya adalah bahwa hanya satu pulsa yang diperlukan untuk mengaktifkan sakelar, sedangkan arus harus diterapkan secara terus menerus dalam kasus transistor tunggal. Mereka lebih cocok untuk mengganti jumlah daya yang lebih besar.
9. Sirkuit Terpadu
IC, atau sirkuit terintegrasi persis seperti itu, mereka adalah sirkuit dan komponen yang telah menyusut ke wafer bahan semikonduktor. Banyaknya komponen yang dapat dimasukkan ke dalam satu chip adalah yang memunculkan kalkulator pertama dan sekarang komputer yang kuat dari smartphone ke superkomputer. Mereka biasanya otak dari sirkuit yang lebih luas. Sirkuit ini biasanya terbungkus dalam wadah plastik hitam yang dapat datang dalam segala bentuk dan ukuran dan memiliki kontak yang terlihat, apakah mereka mengarah keluar dari tubuh, atau bantalan kontak langsung di bawah seperti chip BGA misalnya.
10. Osilator Kristal
Osilator kristal menyediakan jam di banyak sirkuit yang membutuhkan elemen pengaturan waktu yang tepat dan stabil. Mereka menghasilkan sinyal elektronik periodik dengan secara fisik menyebabkan bahan piezoelektrik, kristal, berosilasi, karenanya namanya. Setiap osilator kristal dirancang untuk bergetar pada frekuensi tertentu dan lebih stabil, ekonomis dan memiliki faktor bentuk yang kecil dibandingkan dengan metode pengaturan waktu lainnya. Untuk alasan ini, mereka biasanya digunakan sebagai penghitung waktu yang tepat untuk mikrokontroler atau lebih umum, pada jam tangan kuarsa.
11. Switch dan Relay
Komponen dasar dan mudah diabaikan, switch hanyalah tombol power untuk mengontrol aliran arus di sirkuit, dengan beralih antara sirkuit terbuka atau tertutup. Mereka sedikit berbeda dalam penampilan fisik, mulai dari slider, rotary, push button, tuas, toggle, switch kunci dan daftar berjalan. Demikian pula, relai adalah saklar elektromagnetik yang dioperasikan melalui solenoid, yang menjadi seperti semacam magnet sementara ketika arus mengalir melaluinya. Mereka berfungsi sebagai sakelar dan juga dapat memperkuat arus kecil ke arus yang lebih besar.
12. Sensor
Modul suhu , jarak ultrasonik , dan sensor cahaya dari Seeed Grove System Sensor adalah perangkat yang fungsinya untuk mendeteksi perubahan kondisi lingkungan dan menghasilkan sinyal listrik yang sesuai dengan perubahan itu, yang dikirim ke komponen elektronik lainnya di sirkuit. Sensor mengubah energi dari fenomena fisik menjadi energi listrik, dan karenanya mereka berlaku, transduser (mengubah energi dalam satu bentuk menjadi bentuk lain). Mereka dapat berupa apa saja dari jenis resistor dalam detektor suhu resistansi (RTD), hingga LED yang mendeteksi sinyal yang masuk, seperti di remote televisi. Berbagai macam sensor ada untuk berbagai rangsangan lingkungan misalnya kelembaban, cahaya, kualitas udara, sentuhan, suara, kelembaban dan sensor gerak.
