Pilih dan Tempatkan dengan Visi
NeoDen4 Pilih dan tempatkan dengan Video vision

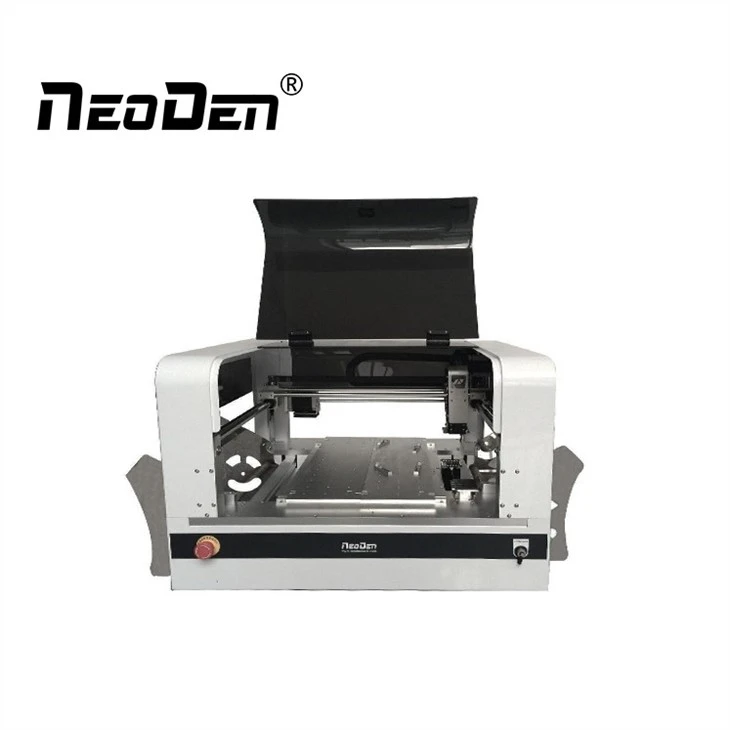

NeoDen4 Pilih dan tempatkan dengan visi
Fitur
NeoDen4 Pick and place Mesin pick and place sistem Vision NeoDen4, dengan kecepatan dan akurasi tinggi, bodi ringkas, daya rendah, kualitas stabil, dan pengoperasian mudah.
Ini mengadopsi sistem pengumpanan kami yang baru dikembangkan yang dapat membantu mengganti pita perekat dengan mudah dan memasang dengan lancar, bersama dengan sistem visi dan sistem pengumpanan relnya, berkomitmen untuk menciptakan nilai terbaik bagi pelanggan dalam produksi PCB sebenarnya.
Spesifikasi
| Nama Produk | NeoDen4 Pilih dan tempatkan dengan visi | Rentang Komponen | Ukuran Terkecil: 0201 |
| Gaya Mesin | Gantry Tunggal dengan 4 Kepala | Ukuran Terbesar: TQFP240 | |
| Tingkat Penempatan | 4,000CPH | Tinggi Maks: 5mm | |
| Dimensi Eksternal | P 680*L 870*T 460mm | Pengumpan | 48 buah |
| PCB maksimal yang berlaku | 290mm * 1200mm | Kekuatan kerja rata-rata | 220V/160W |
Detail
Rel ganda online
Mesin yang dilengkapi dengan sistem rel pemuatan otomatis dapat menampung papan dengan lebar dan panjang hingga.
Sistem rel memungkinkan pengumpanan PCB secara otomatis, penyelarasan papan secara otomatis dengan kamera, dan pengeluaran otomatis dari depan atau belakang mesin.
Empat nozel presisi tinggi
1. Nosel ukuran apa pun dapat dipasang di salah satu dari empat lokasi di kepala.
2. Kepala pemasangan dirancang dengan cara penggandengan yang ditangguhkan, simetris penuh, dan tingkat tinggi, lebih lembut dan lebih efisien dilengkapi dengan empat kepala pemasangan presisi tinggi, dipasang secara bersamaan dengan rotasi 360 derajat pada -180 hingga 180 .
48 8mm pengumpan tape-and-reel
Pengumpan listrik tidak mahal namun unit pengontrol mikroprosesor canggih dipasangkan dengan pengupas pita.
NeoDen4 dapat menampung feeder tape-and-reel hingga 48 8mm di rel kiri dan kanannya, dan feeder ukuran apa pun (8, 12, 16, dan 24mm) dapat dipasang dalam kombinasi atau urutan apa pun di kiri dan sisi kanan mesin.
Jumlah ruang yang tersedia untuk komponen yang dimasukkan ke dalam baki dan pita pendek bergantung pada ketersediaan ruang di atas meja.
Sistem visi
Kamera menghadap ke bawah:
Di kepala digunakan untuk lokasi pengumpan dan titik penempatan PCB yang presisi.
Kamera menghadap ke atas:
Sistem visi menghitung perbedaan antara posisi ideal dan aktual (XY dan rotasi), dan kemudian mengoreksi kesalahan apa pun sebelum menempatkan komponen secara tepat.
Kemasan
Informasi nosel
Fungsi
Pilih nozel yang sesuai (satu atau lebih dari satu semuanya dapat diterima) sesuai dengan komponen dan nosel yang telah disetel pada mesin, kemudian mesin akan secara otomatis menetapkan ke setiap pengumpan untuk memenuhi persyaratan kerja satu kepala atau banyak kepala yang bekerja bersama. Juga, miliki fungsi deteksi pada item ini.
Meluruskan
Nozel akan sejajar dengan bagian atas komponen pada pengumpan yang sesuai ketika mengklik item ini.
Catatan
1. Kontennya mencakup semua fitur NeoDen4, beberapa di antaranya mungkin tidak tersedia di mesin Anda.
2. Pelatihan dasar dan pengetahuan dasar SMT diperlukan bagi seorang operator.
3. Untuk pemeriksaan dan perbaikan rutin, silakan hubungi bagian penjualan untuk instruksi pengoperasian.
Menyediakan lini produksi perakitan SMT terpadu
Pertanyaan Umum
Q1: Apakah Anda menyediakan pembaruan perangkat lunak?
A: Pelanggan yang membeli mesin kami, kami dapat menawarkan peningkatan perangkat lunak gratis untuk Anda.
Q2:Bagaimana saya bisa membeli mesin dari Anda?
A: (1) Konsultasikan dengan kami secara online atau melalui email
(2) Negosiasikan dan konfirmasikan harga akhir, pengiriman, metode pembayaran, dan persyaratan lainnya
(3) Kirimi Anda faktur perfroma dan konfirmasikan pesanan Anda
(4) Lakukan pembayaran sesuai dengan cara yang tertera pada faktur proforma
(5) Kami menyiapkan pesanan Anda dalam bentuk faktur proforma setelah mengonfirmasi pembayaran penuh Anda. Dan pemeriksaan kualitas 100% sebelum pengiriman
(6) Kirim pesanan Anda melalui ekspres atau melalui udara atau laut.
