Pilih dan tempat PCB
Neoden4 pick dan letakkan video PCB
Neoden4 pick dan tempat PCB
Fitur
Pengumpan pita dan gulungan listrik, pengumpan getaran dan pengumpan baki virtual semuanya didukung.
Karena fleksibilitas arsitektur, dan kebutuhan untuk bekerja dengan sejumlah bagian yang terjangkau, kaset pendek juga dapat dikonfigurasi di tempat tidur mesin.
Nozzle ukuran apa pun dapat dipasang di salah satu dari empat lokasi di kepala, sehingga satu mesin dapat menangani semua komponen yang diperlukan tanpa perlu perubahan nozzle.
Nozel pegas hanya masuk dan menarik keluar dari kepala.
Nozzle apa pun dapat dipasang di salah satu dari empat lokasi di kepala.
Spesifikasi
| Nama Produk | Neoden4 pick dan tempat PCB |
|
Gaya mesin |
Gantry tunggal dengan 4 kepala |
|
Tingkat penempatan |
4000cph |
|
Dimensi eksternal |
L 680*W 870*H 460mm |
|
Max PCB yang berlaku |
290mm*1200mm |
|
Pengumpan |
48pcs |
|
Daya kerja rata -rata |
220V/160W |
|
Rentang komponen |
Ukuran terkecil: 0201 |
|
Ukuran terbesar: TQFP240 |
|
|
Tinggi Max: 5mm |
Detail
Rel otomatis
A. Dukungan terhubung ke konveyor konvensional secara langsung.
B. Atur posisi makan di mana saja.
C. Gunung papan overlong dengan mudah.
Empat Nozel
Nozzle ukuran apa pun dapat diinstal
Dirancang dalam simetris yang ditangguhkan dan sepenuhnya
Dipasang secara bersamaan dengan 360 derajat

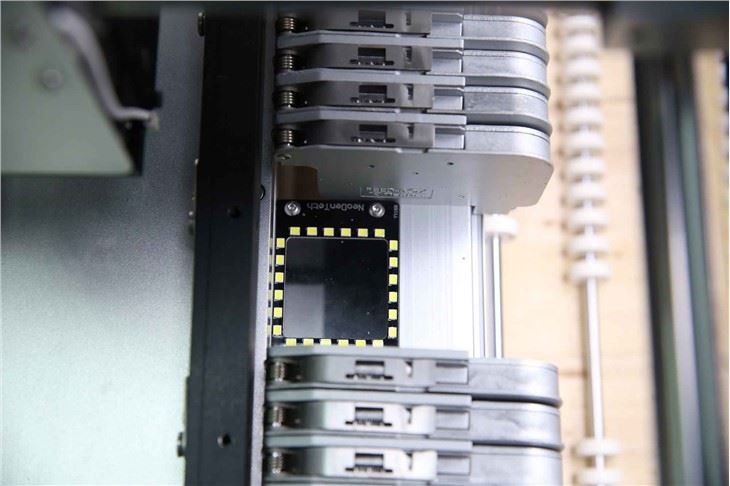

Sistem penglihatan
(Kamera yang tampak dan tampak rendah))
Lengkapi dengan kamera CCD industri berkecepatan tinggi
Akurasi penempatan yang sangat ditingkatkan dari 0201 ke BGA
Pengumpan elektronik
Pengumpan rekaman dan gulungan 8mm
Mengadopsi teknik koreksi kesalahan pemberian makan
menangani hingga 5 tabung terpisah
Kemasan
Mengangkut
1. Ambil langkah -langkah keamanan yang diperlukan, untuk mencegah terbalik atau jatuh saat mengangkat atau bergerak.
Membuka
1. Silakan baca semua instruksi di kotak kayu
2. Jangan memotong pita pengepakan dengan pisau, untuk menghindari menggaruk mesin
3. Simpan semua bahan pengemasan.
Instalasi
1. Harap letakkan mesin di tempat horizontal.
2. Harap jaga agar lantai tetap bersih dan kering, dan mesin harus dibumikan, untuk mencegah sengatan listrik atau kebocoran.
Berikan jalur produksi perakitan SMT satu atap
Tentang Teknologi Neoden
pabrik
sertifikasi
pameran
Jika perlu, jangan ragu untuk menghubungi kami!
FAQ
Q1.Apakah Neoden4 mesin online dengan rel?
Ya, Neoden4 tersedia dalam dua versi:
Dengan rel internal (untuk jalur SMT otomatis sepenuhnya)
Tanpa rel internal (untuk operasi semi-otomatis atau mandiri)
Pilih versi berdasarkan persyaratan produksi Anda.
Q2.Ukuran PCB apa yang didukung oleh Neoden4?
Dengan rel internal:
Tanpa baki wafel: 290 x 1500 mm
Dengan 1 baki wafel: 140 x 1500 mm
Tanpa rel internal:
Tanpa baki wafel: 310 x 400 mm
Dengan 1 baki wafel: 140 x 400 mm
Q3. Apakah neoden 4 4- pick dan mesin tempat memiliki sertifikasi CE?
Ya, Neoden4 telah disertifikasi dengan tanda CE oleh Tüv Nord.
