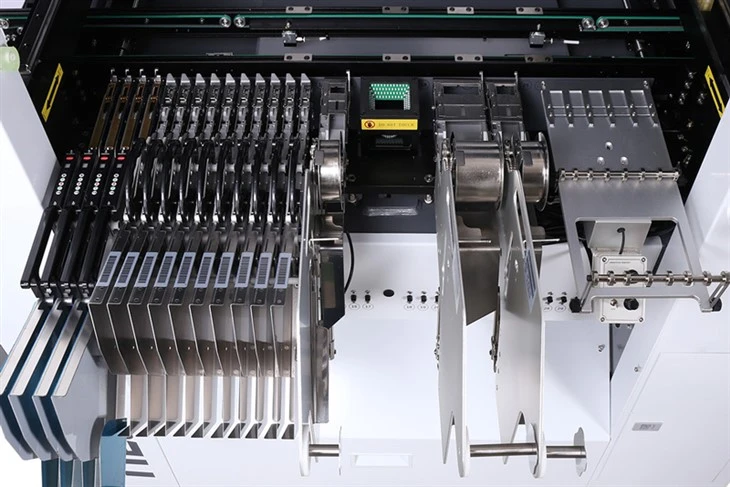

Fitur Mesin Perakitan PCB Otomatis

1. Mendukung PCB dalam ukuran (L)1500mm*(W)450mm

2. 39 posisi nosel

3. 80 pengumpan pita

4. Kalibrasi otomatis ketinggian nosel

5. Mendukung 80 pengumpan pita, 20 pengumpan tongkat, dan 60 pengumpan baki

Detail

Kamera Terbang

8 Kepala Penempatan

Ketinggian nosel otomatis

Pengumpan

Tekanan udara

Stasiun nosel

Parameter Teknis Mesin Perakitan PCB Otomatis

NeoDen menyediakan solusi lini perakitan smt lengkap, termasuk oven reflow SMT, mesin solder gelombang, mesin pick and place, printer pasta solder, pemuat PCB, pembongkaran PCB, pemasangan chip, mesin SMT AOI, mesin SMT SPI, mesin SMT X-Ray, peralatan jalur perakitan SMT, suku cadang peralatan produksi PCB, dll. Mesin SMT jenis apa pun yang mungkin Anda perlukan, silakan hubungi kami untuk informasi lebih lanjut:

Zhejiang NeoDen Technology Co, Ltd

E-mail:info@neodentech.com

Jika Anda membutuhkan antrean kecil, kami juga memiliki banyak pilihan untuk Anda.

Pada mesin penempatan LED, nosel telah menjadi alat yang sangat penting dalam teknologi penempatan, karena komponen penyerapan vakum dilakukan melalui alat pengambilan komponen - nosel hingga selesai. Namun, karena ukuran komponen dan perbedaan ukuran, pemilihan nosel dan model menjadi sangat penting. Berikut adalah metode terbaik untuk memilih nosel.

Tip nosel pemilihan mesin patch led:

1. Ukuran Nozel

Spesifikasi standar material, spesifikasi nosel mesin patch led pada dasarnya tetap. Namun, jika beberapa bahan terlalu kecil atau kebutuhan memiliki bentuk yang aneh, Anda perlu membuat nosel untuk memenuhi spesifikasi tersebut.

2. Bahan Nosel

Saat ini, bahan nosel mesin tempel led yang umum adalah baja tungsten, keramik, baja berlian, kepala plastik, dan sebagainya. Setiap bahan nosel yang berbeda memiliki karakteristik uniknya masing-masing untuk nosel tersebut.

3. Bentuk Nosel

Bentuk nosel umumnya lubang persegi, taktil, alur V dan sebagainya. Terbuat dari nosel, umumnya berdasarkan bentuk bahan, pilih tingkat titik hisap, dan ada pula yang terbuat dari nosel memanjang, direntangkan ke dalam alur bahan untuk menggambar, dan ada pula yang sesuai dengan tepi bahan, dibuat mundur, ada dua Ujungnya dengan bidang, tengahnya tidak rata, harus lewat jembatan. Ada bahan yang lengket, kotorannya tidak enak, harus dibuat alur di dalam mulut, atau terbuat dari kepala plastik.

4. Struktur Nosel

Untuk mengakomodasi penempatan komponen miniatur-berdensitas tinggi, struktur nosel terus ditingkatkan, tidak hanya ukuran komponen itu sendiri yang dikurangi, namun juga jarak dengan komponen di sekitarnya juga dikurangi, sehingga komponen tersebut tidak hanya dapat diandalkan untuk memasang komponen namun juga memengaruhi komponen periferal.

Ini adalah pertimbangan yang perlu Anda buat saat memilih nosel mana yang terbaik untuk digunakan pada mesin pick and place LED. Dengan memahami keterampilan ini, saya yakin Anda akan dapat memilih nozel mesin patch led yang sangat bagus.

PERBEDAAN ANTARA SMD DAN DIP LED

Jenis LED yang lebih umum digunakan pada layar raksasa adalah LED DIP/PTH, "Paket Pin Inline Ganda-", "PLATING THROUGH HOLES", atau pengelasan melalui lubang. LED dilas di bagian luar papan sirkuit tercetak, untuk bersentuhan dengan sirkuit menggunakan dua kaki (anoda dan katoda). Dengan teknologi LED SMD baru, Perangkat Pemasangan Permukaan, atau "Perangkat Pemasangan Permukaan", LED selalu dipasang pada permukaan papan sirkuit, namun tidak memerlukan kaki pada sambungannya. Ciri khas lainnya adalah ukurannya yang kecil, sehingga Anda bisa mendapatkan 3 LED warna berbeda dalam satu LED. Hal ini memungkinkan Anda menampilkan tiga warna secara bersamaan dengan satu LED, teknologi ini memungkinkan jarak antar LED lebih kecil.

Anda mungkin bertanya mana yang lebih baik? Sulit untuk menjawabnya, DIP/PTH dan SMD memiliki keunggulan dan kinerja yang sangat baik di berbagai bidang.

Keuntungan LED DIP/PTH:
1. Dioptimalkan untuk jarak pandang sedang hingga lebih jauh
2. Louver membelokkan sinar matahari untuk kontras yang lebih tinggi
3. Finishing hitam matte mengurangi pantulan
4. Lebih terang dari LED SMD

Keuntungan dari LED SMD:
1. Pencampuran warna yang luar biasa pada jarak pandang pendek
2. Tidak ada perubahan warna pada sudut ekstrim
3. Sudut pandang lebar
4. Cocok untuk produksi otomatis

Bagi sebagian besar produsen dan pabrik lampu kendaraan LED, SMD adalah pilihan yang lebih baik. Kebangkitan dan pesatnya perkembangan Teknologi Surface Mount, perakitan LED SMD tidak bergantung pada manusia, perakitan elektronik menjadi semakin cepat dan sederhana, integrasi semakin tinggi, harga lebih murah dan kompetitif.

PCBA:Papan Sirkuit Cetak + Perakitan
DIP/PTH: Paket Pin Inline Ganda-/Pelapisan Melalui Lubang
SMD: Perangkat yang Dipasang di Permukaan
SMT: Teknologi Pemasangan Permukaan
ALPCB: Papan Sirkuit Cetak Aluminium (laminasi berlapis tembaga aluminium)
