Name: Produsen dan Pemasok Mesin Pilih Dan Tempat SMT Otomatis China - Produk Grosir - Teknologi Neoden
Brand: NeoDen
SKU: 208401211

NeoDen4Mesin Pick and Place SMT OtomatisVideo

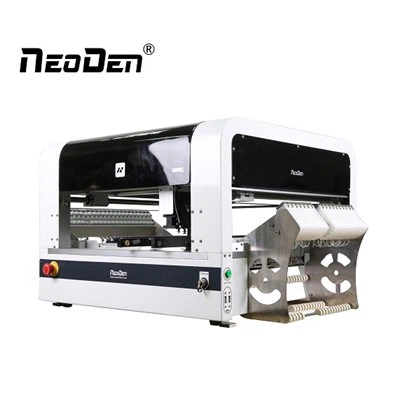

Mesin Pick and Place SMT NeoDen4 Otomatis

Pick And Place Automation Machine

Keterangan

Prinsip desain

Intinya, NeoDen4 adalah 4-sumbu CNC yang dikendalikan Windows dengan empat nozel vakum terpisah,masing-masing terhubung ke pompa vakumnya sendiri. Mesin menggunakan sistem koordinat XY tunggalmencakup seluruh rentang gerakan kepala, yaitu 310x500mm. Dengan resolusi 0,01mm(10µm) dan pengulangan 0,02mm (20µm), setiap koordinat XY dapat diidentifikasi sebagai lokasipengumpan, awal dari susunan komponen dalam baki atau pita pendek, fidusia atau lokasi di mana akomponen harus ditempatkan pada papan sirkuit.

Kamera yang menghadap ke bawah

Di kepala digunakan untuk lokasi pengumpan dan titik penempatan PCB yang presisi. Ke bawahmencari kamera juga memverifikasi penempatan papan yang tepat (dan mengkompensasi posisi papan minorketidakakuratan) dengan menyelaraskan nozel secara otomatis ke beberapa fidusia di papan tulis sebelum memulai yang sebenarnyaoperasi pick-and-place. Setelah koordinat ditetapkan, motor stepper semi-loop tertutupdapat mengulangi lokasi ini hingga akurasi 20µm tanpa memerlukan kamera ini lebih lanjut.

Spesifikasi

Nama Produk	Mesin Pick and Place SMT NeoDen4 Otomatis	Pengumpan	48pcs
Gaya Mesin	Gantry Tunggal dengan 4 Kepala	Daya kerja rata-ratar	220V/160W
Tingkat Penempatan	4000CPH	Rentang Komponen	Ukuran Terkecil: 0201
Dimensi Eksternal	L 680W 870T 460mm		Ukuran Terbesar: TQFP240
Max PCB yang berlaku	310mm * 1200mm		Tinggi Maks: 5mm

Detail

Empat Nozel

Nosel ukuran apa pun dapat dipasang

Dirancang dengan suspensi, sepenuhnya simetris

Mount pada saat yang sama dengan 360 derajat

Rel Otomatis

A. Dukungan terhubung ke konveyor konvensional secara langsung.

B. Atur posisi makan di mana saja.

C. Pasang papan yang terlalu panjang dengan mudah.

Sistem Penglihatan

(kamera tampak atas dan bawah)

Lengkapi dengan kamera CCD industri berkecepatan tinggi

Akurasi penempatan yang sangat ditingkatkan dari 0201 ke BGA

Pengumpan Elektronik

Pengumpan tape-and-reel 8mm

Mengadopsi teknik koreksi kesalahan makan

menangani hingga 5 tabung terpisah

Kemasan

machine pick and place packing

Kontrol kualitas

Kami memiliki orang QC yang tinggal di jalur produksi untuk melakukan inspeksi.

Semua produk harus telah diperiksa sebelum pengiriman.

Kami melakukan pemeriksaan inline dan pemeriksaan akhir.

1. Semua bahan baku diperiksa setelah tiba di pabrik kami.

2. Semua bagian dan logo dan semua detail diperiksa selama produksi.

3. Semua detail pengepakan diperiksa selama produksi.

4. Semua kualitas produksi dan pengepakan diperiksa pada pemeriksaan akhir setelah selesai.

Menyediakan lini produksi perakitan SMT satu atap

FAQ

Q1. Apa ketentuan pengiriman Anda?

A: Kami menerima EXW, FOB, CFR, CIF, dll.

Anda dapat memilih salah satu yang paling nyamanatau hemat biaya untuk Anda.

Q2. Dapatkah saya mengunjungi pabrik Anda?
A: Dengan segala cara, kami dengan hangat menyambut kedatangan Anda, sebelum Anda berangkat dari negara Anda, beri tahu kami.

Kami akan menunjukkan jalan dan mengatur waktu untuk menjemput Anda jika memungkinkan.

Q3.Apa keuntungan Anda dibandingkan dengan pesaing Anda?

J: (1). Produsen Berkualitas

(2). Kontrol Kualitas yang Andal

(3). Harga bersaing

(4). Efisiensi Tinggi bekerja (24*7 jam)

(5). Layanan Satu Atap

Q4. Apa tem pengiriman Anda?

A: Istilah pengiriman biasa kami adalah FOB Shanghai.

Kami juga menerima EXW, CFR, CIF, DDP, DDU dll.

Kami akan menawarkan biaya pengiriman dan Anda dapat memilih salah satu yang paling nyaman dan efektif untuk Anda.

Tentang kami

PABRIK

Profil Perusahaan

Didirikan pada tahun 2010 dengan 100 lebih karyawan & 8000 plus Sq.m. pabrik hak milik independen, untuk memastikan manajemen standar dan mencapai efek paling ekonomis serta menghemat biaya.

40 plus mitra global yang tercakup di Asia, Eropa, Amerika, Oseania, dan Afrika, untuk berhasil melayani 10.000 lebih pengguna di seluruh dunia, untuk memastikan layanan lokal yang lebih baik dan lebih cepat serta respons yang cepat.

3 tim R&D yang berbeda dengan total 25 ditambah insinyur R&D profesional, untuk memastikan perkembangan dan inovasi baru yang lebih baik dan lebih maju.

Insinyur dukungan & layanan bahasa Inggris yang terampil dan profesional, untuk memastikan respons yang cepat dalam 8 jam, solusi menyediakan dalam 24 jam.

NeoDen memberikan dukungan teknis seumur hidup dan layanan untuk semua mesin NeoDen, selain itu, pembaruan perangkat lunak reguler berdasarkan pengalaman penggunaan dan permintaan harian aktual dari pengguna akhir.
