Manual Proses Solder Reflow: Panduan Komprehensif Dari Desain hingga Implementasi

Di dunia industri manufaktur elektronik yang didorong oleh presisi,mesin solder reflowproses berfungsi sebagai mesin inti dariJalur produksi SMT. Ini secara langsung menentukan kualitas solder PCB, keandalan produk, dan efisiensi produksi. Statistik menunjukkan bahwa sebagian besar cacat produksi SMT berasal dari masalah kontrol proses dalam kurva suhu solder-improper solder reflow, pemilihan peralatan yang salah, atau penyetelan parameter yang tidak mencukupi semuanya dapat menyebabkan sambungan solder dingin, menjembatani, atau kerusakan komponen, yang mengakibatkan melonjaknya biaya pengerjaan ulang.

Sebagai produsen profesionalPeralatan SMT, kami memahami bahwa proses penyolderan reflow ilmiah dan sistematis bukan hanya masalah teknis tetapi juga faktor penting dalam daya saing perusahaan. Artikel ini akan memandu Anda melalui seluruh proses solder reflow, dari desain yang dimulainya implementasi, memberikan pedoman yang dapat ditindaklanjuti.

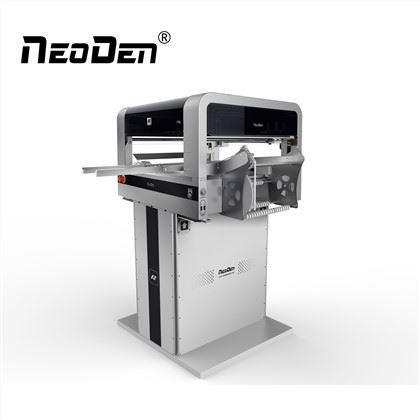

SMT production line

Proses solder reflow dimulai dengan fase desain yang ketat. Tahap ini menentukan keberhasilan atau kegagalan implementasi selanjutnya dan membutuhkan perencanaan sistematis yang mengintegrasikan karakteristik produk, sifat material, dan kemampuan peralatan.

Pertama, lakukan analisis menyeluruh dari desain PCB dan daftar komponen. Papan densitas tinggi (seperti PCB HDI) atau produk yang mengandung komponen BGA membutuhkan keseragaman suhu yang sangat tinggi. Komponen yang lebih besar (seperti kapasitor elektrolitik) membutuhkan jalan suhu yang lebih lembut untuk menghindari retak tegangan termal. Selain itu, pemilihan pasta solder sangat penting: pasta solder bebas timbal (seperti SAC305) memiliki titik leleh sekitar 217 derajat, membutuhkan kontrol suhu yang lebih tepat; Pasta solder yang mengandung timbal memiliki titik leleh yang lebih rendah (183 derajat), tetapi peraturan lingkungan menjadi lebih ketat, sehingga kepatuhan harus dinilai.

Profil suhu adalah "DNA" dari solder reflow dan harus dirancang dalam empat tahap:

Zona pemanasan awal (suhu kamar → 150 derajat):Kemiringan harus dikontrol pada 1-3 derajat /kedua untuk mencegah percikan pasta solder.
Tahan zona (150–180 derajat):Waktu 60–120 detik untuk mengaktifkan fluks dan menghilangkan oksida.
Zona reflow (puncak 220–250 derajat):Suhu puncak harus melebihi titik leleh pasta solder sebesar 5-20 derajat, dengan waktu 30-60 detik.
Cooling zone (>4 derajat /kedua):Pendinginan cepat membentuk sambungan solder yang andal dan mencegah ketebalan senyawa intermetalik yang berlebihan.

Batas peralatan harus dinilai selama fase desain. Jumlah zona suhu (6-12 zona) dan keseragaman aliran udara (± 1 derajat fluktuasi) dari oven solder reflow udara panas secara langsung mempengaruhi akurasi kurva. Jika produk tersebut mengandung komponen sensitif (seperti LED), perlu untuk mengkonfirmasi apakah peralatan tersebut mendukung perlindungan nitrogen (untuk mengurangi risiko oksidasi).

Setelah selesai desain, proses memasuki fase pemilihan peralatan dan fase pengaturan parameter. Langkah ini mengubah teori menjadi rencana yang dapat dieksekusi, dengan kinerja peralatan secara langsung menentukan batas proses.

Peralatan solder reflow umum di pasaran termasuk udara panas, inframerah, dan jenis hibrida.

Tipe panas menawarkan keseragaman suhu yang sangat baik dan cocok untuk sebagian besar aplikasi SMT.
Jenis inframerah memanas dengan cepat tetapi rentan terhadap obstruksi komponen.
Jenis hibrida menggabungkan keunggulan keduanya dan cocok untuk produk-produk keandalan tinggi (seperti elektronik otomotif).

Pertimbangan utama selama seleksi:

Jumlah zona suhu:6 zona cukup untuk papan 4-lapis, tetapi 8-10 zona diperlukan untuk papan 8 lapis atau lebih tinggi atau yang berisi BGA.
Sistem Pendinginan:Modul pendingin udara independen dapat mengurangi waktu pendinginan hingga 2-3 detik, meminimalkan rongga sambungan solder.
Fitur Cerdas:Seperti pemantauan kurva real-time.

Setelah pemasangan peralatan, pengaturan parameter harus diverifikasi secara bertahap:

Input Parameter Dasar:Berdasarkan templat kurva dari fase desain, atur suhu target untuk setiap zona suhu, kecepatan konveyor, dan kecepatan aliran udara.
Tes tanpa beban:Jalankan tungku kosong dan gunakan termokopel tipe-K untuk mengukur distribusi suhu di dalam tungku, memastikan perbedaan suhu antar zona<±2°C.
Tes Muat:Muat PCB aktual (dengan komponen) dan lakukan tiga uji suhu tungku (menggunakan meter suhu tungku KIC), membandingkan kurva yang diukur dengan kurva desain.
Poin Penyesuaian Kunci:Jika suhu puncak tidak cukup, tingkatkan setpoint zona reflow; Jika pendinginan terlalu lambat, tingkatkan kecepatan kipas pendingin.
Contoh Data:Ketika pelanggan memproduksi modul 5G, kemiringan pendingin kurva awal hanya 2 derajat /detik, menghasilkan laju batal sendi solder BGA sebesar 15%; Setelah penyesuaian, meningkat menjadi 5 derajat /detik, mengurangi laju batal di bawah 3%.

Pengaturan parameter harus mempertimbangkan lingkungan lokakarya: Ketika kelembaban melebihi 60% RH, pasta solder rentan terhadap penyerapan kelembaban, sehingga waktu pemanasan awal harus diperpanjang; Laju beban sabuk conveyor (jarak PCB) mempengaruhi perpindahan panas, sehingga jarak minimum 5 cm. Selain itu, buat database material: catat aktivitas dan viskositas setiap batch pasta solder untuk menghindari penyimpangan proses yang disebabkan oleh variasi batch.

Pilihan peralatan bukanlah akhir tetapi awal. Peralatan berkualitas tinggi menyediakan "ruang toleransi kesalahan"-Ketika parameter disesuaikan, sistem dapat menstabilkan dengan cepat daripada memperkuat kesalahan.

Setelah pengaturan parameter ditetapkan, fase implementasi dinamis dimulai. Fase ini menekankan siklus "uji-umpan balik-optimisasi" untuk memastikan ketahanan proses.

Memulai produksi pilot skala kecil (disarankan 50-100 papan), dengan fokus pada tiga jenis inspeksi:

Mesin smt aoi:Pindai jembatan solder, bola solder, dan sambungan solder dingin.
Inspeksi X-Ray SMT:Untuk komponen BGA/CSP, periksa laju batal.
Analisis penampang:Sampel secara acak dan mengamati mikrostruktur sendi solder secara mikroskopis.

Pemecahan Masalah Umum:

If "tombstone effect" (components standing upright) occurs, check if the preheating slope is too steep (>3 derajat /kedua);
Jika sambungan solder tampak abu -abu (oksidasi), konfirmasi jika zona pendingin terlalu lambat atau aliran nitrogen tidak cukup.
Catat semua data untuk membuat jendela proses awal (jendela proses).

Berdasarkan data produksi pilot, terapkan siklus PDCA:

P (rencana):Tetapkan target optimasi (misalnya, laju batal<10%).
D (lakukan):Parameter kunci fine-tune (misalnya, suhu zona reflow +5 derajat, aliran udara pendingin +10%).
C (periksa):Bandingkan data AOI/X-ray untuk mengukur efek peningkatan.
A (ACT):Memperkuat parameter efektif dan perbarui SOP.

Mekanisme pemeliharaan harus ditetapkan selama produksi massal:

Inspeksi Harian:Kalibrasi termokopel dan pisau udara bersih (untuk mencegah penyumbatan yang menyebabkan suhu yang tidak rata) pada awal setiap shift.
Pemeliharaan rutin:Periksa pemanas dan kipas setiap bulan, dan lakukan kalibrasi suhu tungku penuh.
Konstruksi Pangkalan Pengetahuan:Catat setiap masalah proses (misalnya, model komponen tertentu rentan terhadap solder dingin) ke dalam database untuk membentuk "peta pengalaman proses."

Secara bersamaan, melatih operator untuk mengidentifikasi kurva abnormal untuk memungkinkan respons cepat.

Aturan Emas Selama Implementasi: "Tidak ada kurva yang optimal, hanya kurva yang paling cocok." Proses harus berkembang secara dinamis dengan iterasi produk.

Penyebab: Waktu penahanan yang tidak mencukupi, fluks tidak sepenuhnya diaktifkan.

Solusi: Perpanjang waktu tinggal ke 90 detik, atau beralih ke pasta solder residu rendah.

Penyebab: pendinginan lambat atau kemurnian nitrogen yang tidak mencukupi (<99.9%).

Solusi: Tingkatkan laju pendinginan hingga lebih dari 4 derajat /s dan pastikan aliran nitrogen tetap stabil pada 10-15 L /mnt.

Preventive Recommendations: Establish "process health" metrics, such as a curve CPK value (process capability index) >1.33 menunjukkan stabilitas. Melakukan analisis GR&R (pengukuran sistem pengukuran dan reproduktifitas sistem pengukuran untuk memastikan keandalan sistem pengukuran.

Proses mesin solder reflow membutuhkan dukungan profesional di setiap tahap, dari perencanaan pemikiran ke depan selama desain hingga penyesuaian selama implementasi. Sebagai produsen dengan pengalaman 15 tahun di bidang peralatan SMT, kami telah menyaksikan banyak perusahaan mencapai peningkatan yang signifikan dalam tingkat hasil melalui optimasi proses. Misalnya, setelah mengadopsi oven penyolderan reflow cerdas kami, satu pelanggan melihat pengurangan 40% dalam tingkat cacat dan peningkatan 25% dalam kapasitas produksi. Jika Anda ingin mengonfigurasi jalur produksi SMT yang disesuaikan dengan kebutuhan Anda, jangan ragu untuk menghubungi kami.
