Cara Membuat Papan Sirkuit Cetak (PCB)

Jika Anda menyukai elektronik, PCB adalah beberapa hal paling umum yang akan Anda lihat. Papan ini membuat hidup kita lebih mudah dengan menghilangkan semua kabel penghubung dan papan tempat memotong roti. Jika dirancang dengan benar, itu akan mengurangi ukuran perangkat Anda dan dapat terlihat sangat seksi.

Apa itu papan sirkuit? Papan sirkuit tercetak (PCB) secara mekanis mendukung dan secara elektrik menghubungkan komponen elektronik menggunakan trek konduktif, bantalan, dan fitur lain yang terukir dari lembaran tembaga yang dilaminasi ke substrat yang tidak konduktif. Papan sirkuit tercetak memiliki trek tembaga pra-desain pada lembaran konduktor. Trek yang ditentukan sebelumnya mengurangi kabel, sehingga mengurangi kesalahan yang timbul karena koneksi longgar. Satu hanya perlu menempatkan komponen pada PCB dan menyoldernya.

Dalam tutorial ini, saya akan menunjukkan kepada Anda bagaimana Anda dapat membuat papan sirkuit di rumah dengan mudah. Melakukan hal itu akan menghemat banyak waktu Anda dari debugging dan mengecek koneksi pada papan tempat memotong roti. Anda bahkan dapat membuat Arduino sendiri setelah melalui tutorial Arduino DIY ini setelah tutorial ini. Jadi, duduk dan lihat bagaimana ini dilakukan!

Apa saja cara berbeda untuk membuat Papan Sirkuit?

Ada tiga metode dasar untuk membuat PCB:

1. Besi metode kertas Glossy.

2.Sirkuit dengan tangan di PCB.

3.Laser etsa mutakhir.

Karena metode laser adalah metode industri untuk membuat PCB, kami akan menjelaskan dua metode pertama.

Desain PCB:

Desain PCB biasanya dilakukan dengan mengubah diagram skematik sirkuit Anda menjadi tata letak PCB menggunakan perangkat lunak tata letak PCB. Ada banyak paket perangkat lunak open source keren untuk pembuatan dan desain tata letak PCB.

Beberapa tercantum di sini untuk memberi Anda awal:

1. Cadsoft Eagle

2. PCBWizard

Merancang Skema Sirkuit di Cadsoft Eagle:

Di Eagle: File> Export> ImageBe yakin untuk mengatur DPIG ke 1200 untuk kualitas yang lebih baik

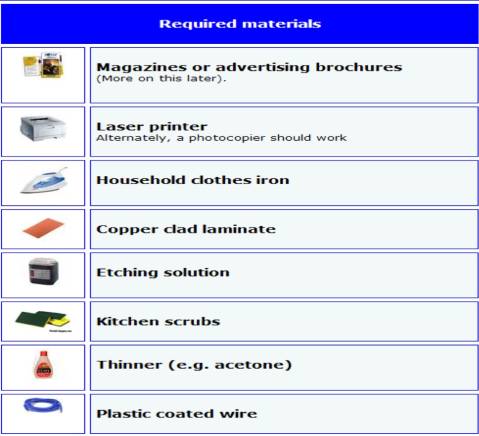

Bahan Apa yang Diperlukan untuk Membuat Papan Sirkuit?

Anda juga membutuhkan: bubuk / larutan FeCl3 (sama seperti larutan etsa), kertas foto / mengkilap, spidol hitam permanen, pemotong pisau, amplas, kertas dapur, dan kapas.

Untuk tutorial ini, mari pertimbangkan membuat PCB untuk proyek sederhana - Saklar Sentuh menggunakan IC555.

LANGKAH 1: Ambil cetakan tata letak papan sirkuit

Ambil cetakan tata letak PCB Anda menggunakan printer laser dan kertas foto A4 / kertas mengkilap. Ingatlah hal-hal berikut:

• Anda harus mengeluarkan cerminnya.


• Pilih output dalam warna hitam baik dari perangkat lunak desain PCB dan pengaturan driver printer.


• Pastikan hasil cetak dibuat di sisi kertas yang mengkilap.


LANGKAH 2: Potong Pelat Tembaga untuk Papan Sirkuit

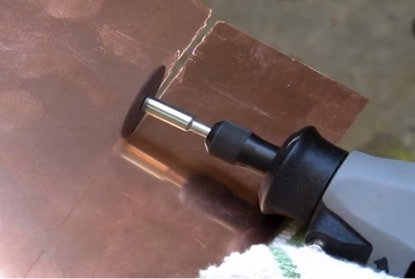

Potong papan tembaga sesuai dengan ukuran tata letak menggunakan gergaji besi atau pemotong.

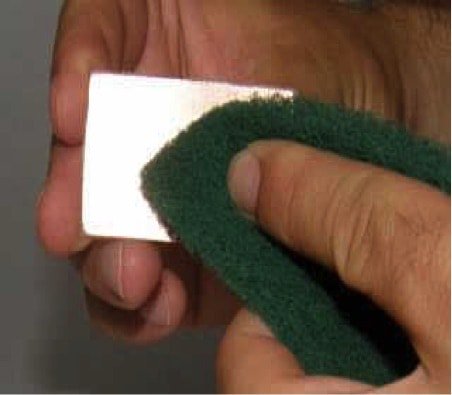

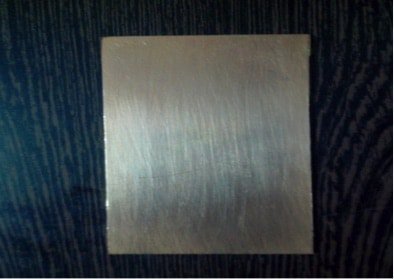

Selanjutnya, gosok sisi tembaga PCB menggunakan wol baja atau scrub spons abrasif. Ini menghilangkan lapisan oksida atas dari tembaga serta lapisan photoresist. Permukaan yang diampelas juga memungkinkan gambar dari kertas menempel lebih baik.

LANGKAH 3: Transfer Cetak PCB ke Pelat Tembaga

Metode 1: Setrika dengan Metode Kertas Glossy (Untuk Sirkuit Kompleks)

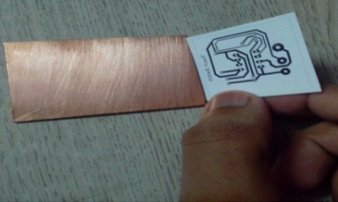

Transfer gambar cetakan (diambil dari printer laser) dari kertas foto ke papan tulis. Pastikan untuk membalik lapisan atas secara horizontal. Letakkan permukaan tembaga papan pada tata letak tercetak. Pastikan papan sejajar dengan benar di sepanjang batas tata letak tercetak dan gunakan selotip untuk menahan papan dan kertas tercetak pada posisi yang benar.

Metode 2: Sirkuit dengan Tangan pada PCB (Untuk Sirkuit Sederhana dan Kecil)

Menggunakan sirkuit sebagai referensi, gambar sketsa dasar pada pelat tembaga dengan pensil. Setelah sketsa Anda terlihat bagus, lacak dengan spidol hitam permanen.

LANGKAH 4: Setrika Sirkuit dari Kertas ke Lempeng PCB

• Setelah mencetak pada kertas mengkilap, kami setrika sisi gambar ke sisi tembaga, lalu panaskan setrika listrik ke suhu maksimum.


• Letakkan papan dan kertas pengaturan foto di atas meja kayu bersih (ditutupi dengan taplak meja) dengan bagian belakang kertas foto menghadap Anda.


• Dengan menggunakan tang atau spatula, pegang salah satu ujungnya dan jaga agar tetap stabil. Kemudian letakkan setrika panas di ujung lainnya selama sekitar 10 detik. Sekarang, seterika semua kertas foto menggunakan ujung sambil memberikan sedikit tekanan selama sekitar 5 hingga 15 menit.


• Perhatikan tepi papan - Anda perlu menekan dan melakukan penyetrikaan secara perlahan.


• Melakukan pers yang keras dan lama tampaknya bekerja lebih baik daripada menggerakkan setrika.


• Panas dari setrika mentransfer tinta yang dicetak pada kertas mengkilap ke pelat tembaga.


PERHATIAN : Jangan menyentuh pelat tembaga secara langsung, ITU AKAN SANGAT PANAS DARI BESI.

Setelah menyeterika, tempatkan piring tercetak dengan air hangat selama sekitar 10 menit. Kertas akan larut, maka Anda bisa mengeluarkan kertas dengan lembut. Keluarkan kertas dengan mengupasnya dari sudut rendah.

Dalam beberapa kasus, saat mengeluarkan kertas, beberapa trek pingsan. Pada gambar di bawah ini, Anda dapat melihat bahwa trek berwarna terang, maka kita dapat menggunakan penanda hitam untuk menggelapkannya seperti yang ditunjukkan.

LANGKAH 5: Etch the Plate

Anda harus benar-benar berhati-hati saat melakukan langkah ini.

Pertama, kenakan sarung tangan karet atau plastik.

Tempatkan koran di bagian bawah agar larutan etsa tidak merusak lantai Anda.

Ambil kotak plastik dan isi dengan air.

Larutkan 2-3 sendok teh kekuatan besi klorida dalam air.

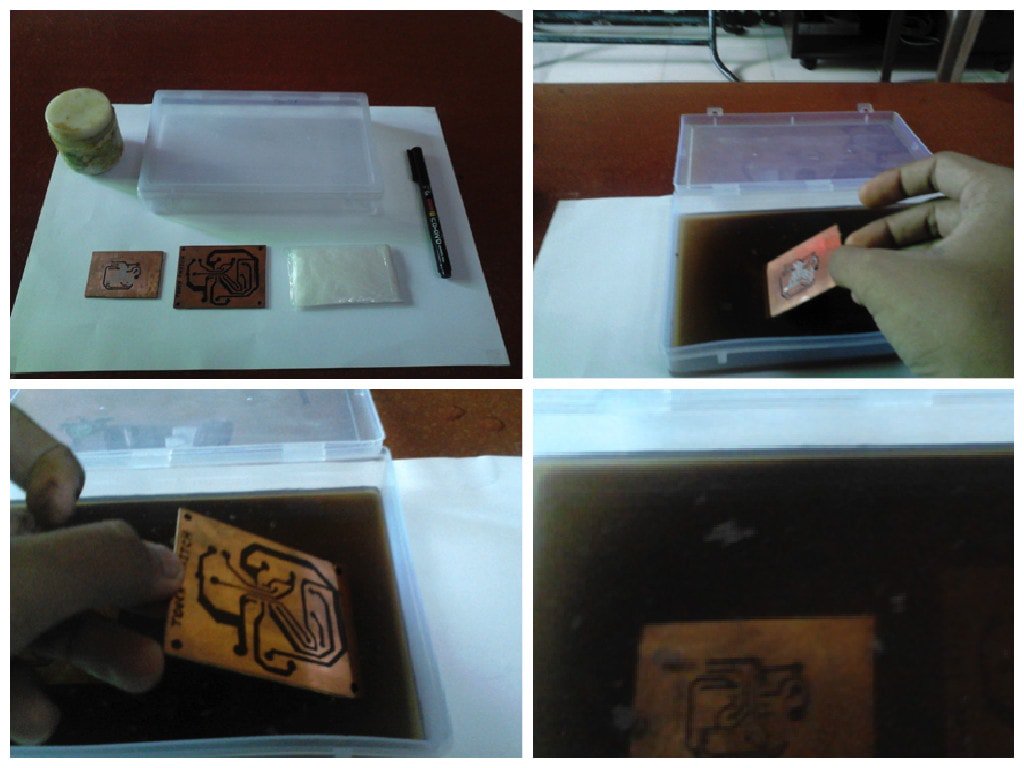

Celupkan PCB ke dalam larutan etsa (larutan Ferric chloride, FeCl3) selama kurang lebih 30 menit.

FeCl3 bereaksi dengan tembaga yang tidak terbuka dan mengeluarkan tembaga yang tidak diinginkan dari PCB.

Proses ini disebut Etching. Gunakan tang untuk mengeluarkan PCB dan periksa apakah seluruh area yang terbuka kedoknya telah tergores atau belum. Jika tidak tergores, biarkan dalam larutan untuk beberapa waktu lagi.

LANGKAH 6: Membersihkan, Membuang, dan Sentuhan Akhir untuk Papan Sirkuit

Hati-hati saat membuang larutan etsa, itu beracun bagi ikan dan organisme berbasis air lainnya! Jangan pernah berpikir untuk menuangkannya ke bak cuci setelah selesai, itu adalah ILEGAL dan dapat merusak pipa Anda (hehe, siapa tahu Anda bisa ditangkap saat membuat PCB ?!). Sebaliknya, encerkan larutan etsa dan kemudian buang ke tempat yang aman.

Beberapa tetes thinner (penghapus cat kuku bekerja dengan baik) pada sejumput wol kapas akan menghilangkan sepenuhnya toner / tinta di piring, mengekspos permukaan tembaga. Bilas dengan hati-hati dan keringkan dengan kain bersih atau kertas dapur. Potong sampai ukuran akhir dan menghaluskan tepi dengan amplas.

Sekarang, bor lubang menggunakan driller PCB seperti ini driller PCB dan solder semua komponen keren Anda ke papan tulis. Jika Anda menginginkan tampilan PCB hijau tradisional, gunakan cat tahan solder pada lacquer PCB atas. Dan akhirnya, papan sirkuit Anda yang super keren akan siap!
