Kita tahu bahwa sebagai catu daya switching, catu daya optocoupler rangkaian diperoleh dari tegangan sekunder transformator frekuensi tinggi, setelah tegangan keluaran dikurangi karena berbagai alasan, arus umpan balik akan meningkat, siklus kerja juga akan menjadi lebih besar, hasilnya membuat tegangan output naik; jika tegangan output naik, maka arus akan menjadi lebih kecil, duty cycle juga akan berkurang, membuat tegangan output menjadi lebih rendah.
Setelah beban sekunder transformator frekuensi tinggi kelebihan beban atau sirkuit switching rusak, tidak ada catu daya optocoupler, saat ini optocoupler mengontrol sirkuit switching tidak dapat memulai, dan akhirnya melindungi tabung sakelar agar tidak terbakar oleh kerusakan , jadi optocoupler di catu daya switching umumnya berperan dalam isolasi, memberikan sinyal umpan balik dan switching tiga.

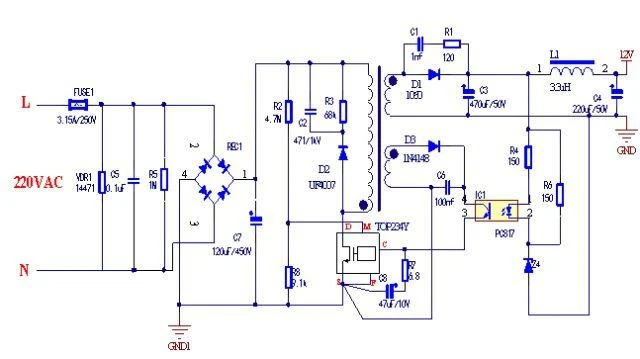

Gambar berikut adalah kombinasi dari photocoupler PC817 dan rangkaian catu daya switching pengatur tegangan, beberapa catu daya switching juga akan dengan TL431 untuk membentuk rangkaian presisi yang lebih tinggi. Perhatikan bahwa optocoupler ini umumnya merupakan optocoupler linier.
Optocoupler memiliki transmisi satu arah, dan input dan output untuk mencapai isolasi listrik, sehingga sinyal output tidak berpengaruh pada input, sehingga banyak digunakan dalam berbagai rangkaian isolasi, untuk elektronika daya, dalam beban AC aplikasi lebih lanjut, melalui komposisi sirkuit isolasi kemampuan anti-interferensi yang kuat bersama-sama dengan thyristor, sebagai berikut, perhatikan bahwa untuk meningkatkan resistor pembatas arus, selain beban keluaran untuk meningkatkan rangkaian penyerapan RC atau paralel varistor, yang membantu melindungi beban.
Untuk mencapai over-zero sebenarnya, ada banyak cara, ada dua metode dioda secara seri, tetapi juga melalui optocoupler untuk mengkonversi, sebagai berikut.

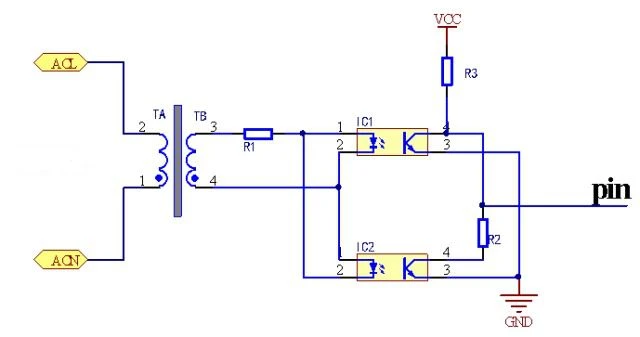

Penggunaan dua optocoupler, input AC, dua optocoupler secara paralel terbalik, di bagian positif dan negatif dari utilitas, dua optocoupler menyala secara bergantian, ketika utilitas tidak berada di titik nol lebih, hanya satu optocoupler aktif, output level rendah, ketika utilitas berubah menjadi titik nol lebih, dua optocoupler tidak menyala, saat ini karena peran R3, pin output level tinggi, sehingga periode pada output untuk mendapatkan sinyal pulsa 10ms. Karena rangkaian ini diisolasi oleh peran optocoupler, maka rangkaian deteksi over-zero ini lebih aman daripada jenis rangkaian dengan dioda seri.
Selain ketiganya, ada aplikasi lain dari optocoupler, seperti rangkaian pemicu, rangkaian logika, rangkaian penguat pulsa, dll.
