1. Pengikut Tegangan
Pengikut tegangan (juga dikenal sebagai buffer) tidak memperkuat atau membalikkan sinyal input, tetapi menyediakan isolasi antara dua sirkuit. Impedansi masukan tinggi dan impedansi keluaran rendah, menghindari efek pembebanan di dalam rangkaian. Ketika output terhubung langsung kembali ke salah satu input, total gain buffer ditambah 1 dan Vout=Vin.
2. Penguat Inverter

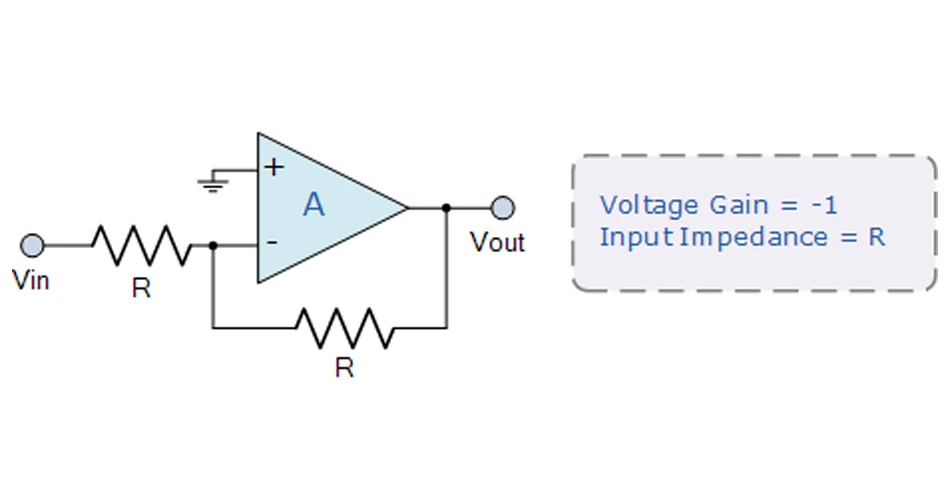

Inverter, juga dikenal sebagai penyangga pembalik, adalah kebalikan dari pengikut tegangan sebelumnya. Jika kedua resistor sama, inverter tidak akan memperkuat tetapi akan membalikkan sinyal input. Impedansi masukan sama dengan R dan penguatannya adalah -1, menghasilkan Vout=-Vin.
3. Penguat dalam fase

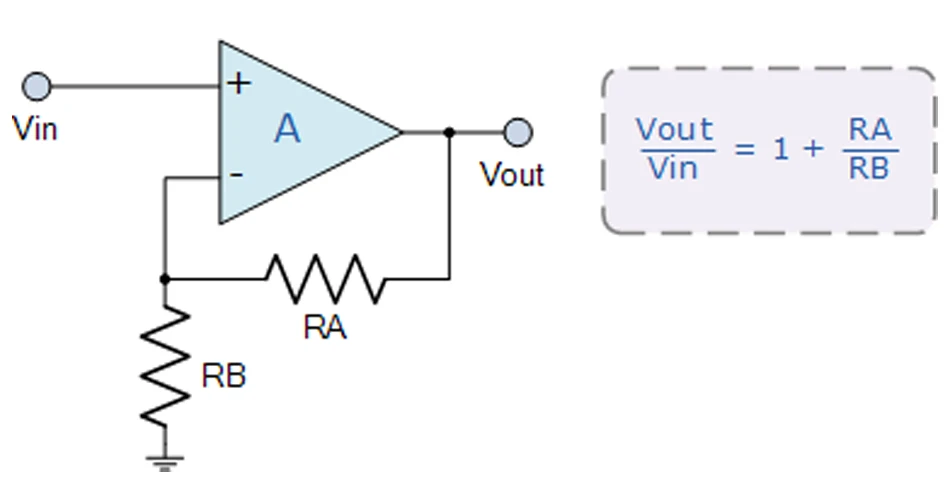

Penguat dalam-fase tidak membalikkan sinyal input atau menghasilkan sinyal terbalik, tetapi memperkuatnya dengan rasio (RA plus RB)/RB atau biasanya 1 plus (RA/RB). Sinyal input dihubungkan ke input in-phase (plus).
4. Penguat pembalik
Penguat pembalik secara bersamaan membalikkan dan memperkuat sinyal input pada rasio -RA/RB. Gain penguat dikendalikan oleh umpan balik negatif menggunakan resistor umpan balik RA dan sinyal input diumpankan ke input pembalik (-).
5. Amplifier jembatan
Rangkaian penguat inverting dan in-phase di atas dapat dihubungkan bersama untuk membentuk konfigurasi penguat jembatan. Sinyal input dibagi antara dua op-amp dan sinyal tegangan output dihubungkan melintasi resistor beban RL, yang mengapung di antara dua output.
Jika magnitudo dari dua penguatan op-amp A1 dan A2 sama satu sama lain, sinyal keluaran akan berlipat ganda, karena secara efektif merupakan kombinasi dari dua penguatan penguat yang terpisah.
6. Penambah Tegangan

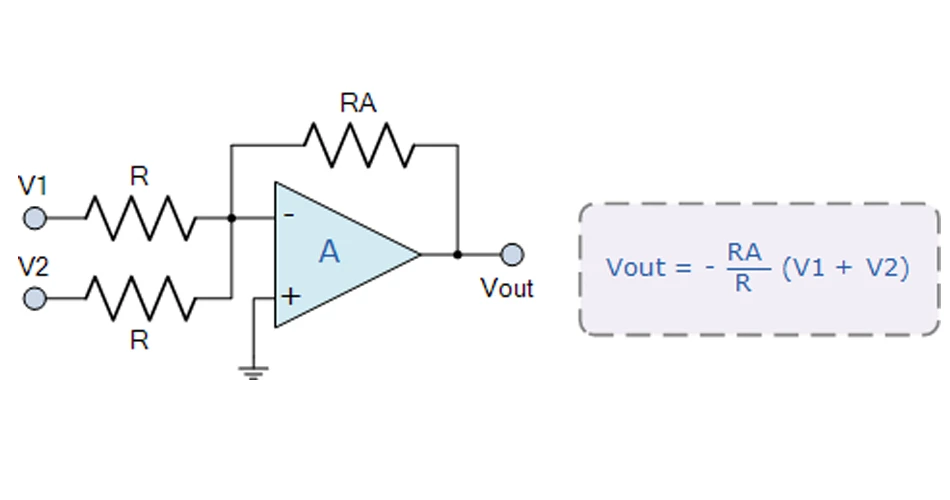

Adder, juga dikenal sebagai penguat penjumlahan, menghasilkan tegangan output terbalik sebanding dengan jumlah tegangan input V1 dan v2. Lebih banyak input dapat dijumlahkan. Jika nilai resistor input sama (R1=R2=R), tegangan output total adalah nilai yang diberikan dan gain ditambah 1. Jika resistor input tidak sama, output tegangan adalah jumlah tertimbang dan menjadi: Vout=- (V1 (RA / R1) plus V2 (RA / R2) plus dll.).
7. Pengurang tegangan
Pengurang, juga dikenal sebagai penguat diferensial, menggunakan input pembalik dan fase untuk menghasilkan sinyal output yang merupakan perbedaan antara dua tegangan input V1 dan V2, sehingga memungkinkan satu sinyal dikurangi dari yang lain. Lebih banyak input dapat ditambahkan untuk menguranginya jika diperlukan.
Jika resistansi sama (R=R3 dan RA=R4), tegangan keluaran adalah nilai yang diberikan dan penguatan tegangan ditambah 1. Jika resistansi masukan tidak sama, rangkaian menjadi diperkuat menghasilkan output negatif ketika perbedaan V1 lebih tinggi dari V2 dan output positif ketika V1 lebih rendah dari V2.
8. Pembanding tegangan

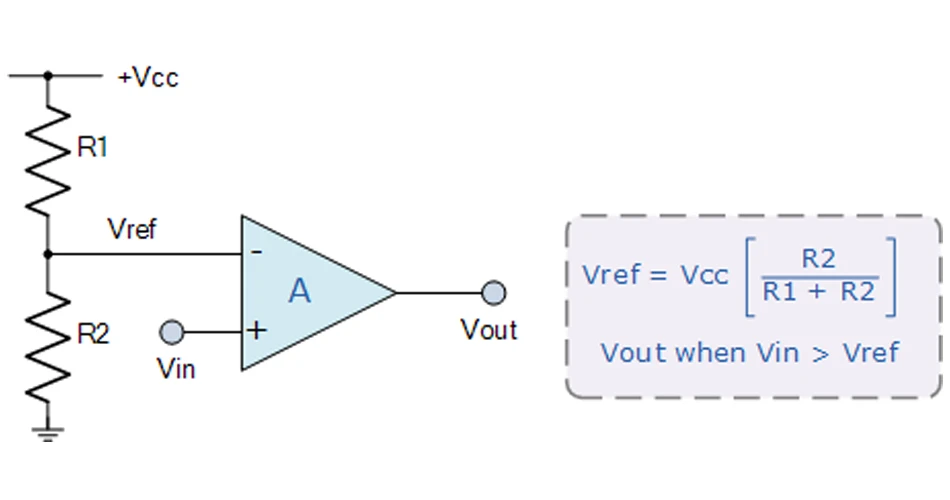

Comparators have many uses, but the most common is to compare the input voltage with a reference voltage and switch the output if the input voltage is higher than the reference voltage. If the input voltage is higher than the positive reference voltage Vin>Vref diatur oleh pembagi tegangan, output akan berubah status. Ketika tegangan input turun di bawah tegangan referensi preset dan Vin
